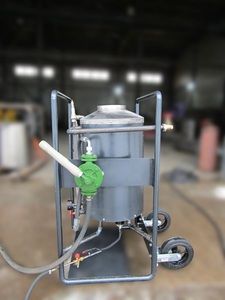

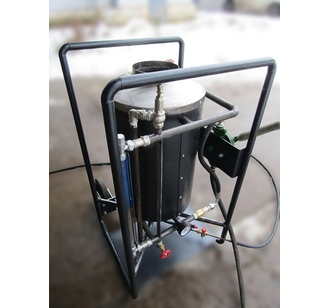

Автономный парогенератор Орлик Мастер, газовый, 65 кг/час

ОПИСАНИЕ ПАРОГЕНЕРАТОРА ОРЛИК МАСТЕР

Газовый парогенератор Орлик Мастер — это установка, спроектированная для работы на сжиженном газе. Перед пуском и эксплуатацией парогенератора, необходимо ознакомиться с руководством по эксплуатации, сопроводительной документацией на комплектующие изделия. Персонал, эксплуатирующий парогенератор, обязан следовать положениям и указаниям, изложенным в данной Инструкции, а также требованиям Технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013) и иным регламентирующим документам, относящимся к подобного рода оборудованию.

ПРЕИМУЩЕСТВА КОТЛА ОРЛИК МАСТЕР

1. Отсутствие опасности взрыва в следствии малого водяного объема змеевика при эксплуатации.
2. Высокий КПД парогенератора.
3. Быстрый запуск и остановка парогенератора.
4. Компактность.
5. Автономность работы.

Конструкция парогенератора Орлик Мастер постоянно совершенствуется (конструктивные изменения парогенератора, усовершенствования, комплектующих изделий и т.п.), поэтому возможны некоторые изменения, не отраженные в настоящем руководстве по эксплуатации и не ухудшающие эксплуатационные характеристики парогенератора. В связи с этим возможны расхождения между текстом, рисунками приложениями и фактическим исполнением изделия, о чем потребителю, не сообщается.

НАЗНАЧЕНИЕ ПРЯМОТОЧНОГО КОТЛА ОРЛИК МАСТЕР

Парогенератор «Орлик Мастер» предназначен для временного получения пара и горячей воды. Работа открытым паром для оттаивания, очистки, дезинфекции, прогрева, очистки машин и механизмов, размораживания снега и наледи, и т.п., а также для получения горячей воды (при условии непрерывной работы ручного насоса, или подключением парогенератора к водопроводной сети или дополнительной установки водяного питательного насоса). Рекомендуется к применению в коммунальном хозяйстве, сельском хозяйстве, на стройках и в небольших мастерских.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОГЕНЕРАТОРА ОРЛИК МАСТЕР

КОМПЛЕКТ ПОСТАВКИ ОРЛИК МАСТЕР

• Парогенератор «Орлик Мастер»;
• Руководство по эксплуатации и технический паспорт;
• Паспорт горелки;
• Паспорт ручного насоса;
• Паспорт предохранительного клапана.

При эксплуатации прямоточного котла Орлик Мастер необходимо строго выполнять указанные меры безопасности. К обслуживанию и ремонту парогенератора допускаются лица, имеющие соответствующую техническую подготовку, прошедшие обучение и имеющие удостоверение на право обслуживания паровых котлов. Оператор прошедший инструктаж и производственное обучение может быть допущен к обслуживанию парогенератора только после проверки его знаний соответствующей комиссией. До начала работы оператор должен проверить и убедиться в исправном состоянии всех узлов и систем. Категорически запрещается проводить какие-либо ремонтные работы во время работы парогенератора. Все работы, связанные с устранением неисправностей должны проводиться на выключенном парогенераторе, при давлении в системе парогенератора «0» (ноль) кг/см2 и температуре трубопроводов не выше +45°С. Категорически запрещается изменять настройки предохранительных клапанов. Во избежание пожаров не допускается устанавливать парогенератор на сгораемые основания, вблизи взрыво- и пожароопасных объектов. Парогенератор не должен эксплуатироваться без надзора обслуживающего персонала. При эксплуатации парогенератора используйте защитные рукавицы. Уровень воды должен быть всегда выше середины (красной линии) на водомерном стекле! При эксплуатации парогенератора необходимо соблюдать правила работы с газовым оборудованием. При неработающей горелке необходимо перекрыть подачу газа. Не допускайте утечек газа! В случае погасания пламени горелки – повторный розжиг горелки можно производить не менее чем через 30 секунд, чтобы остатки газа успели выветриться!

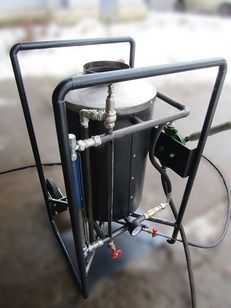

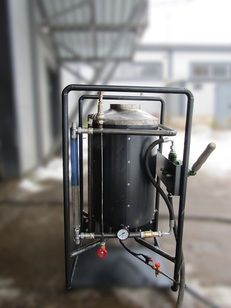

УСТРОЙСТВО ПАРОГЕНЕРАТОРА ОРЛИК МАСТЕР

Главным элементом конструкции парогенератора является спиральный змеевик с сепаратором пара на конце. Змеевик изготовлен из бесшовной трубы ф27х3 мм, сталь 20, является ремонтопригодным, в случае появления свищей необходимо заварить, допускается приварка латки на поврежденное место. В нижней части парогенератора установлена атмосферная газовая горелка. Змеевик нагревается пламенем горелки, в результате чего вода преобразуется в пар. Вода подаётся в змеевик с помощью ручного насоса. Количество воды, необходимое для получения пара нормального качества, контролируется визуально по показаниям водомерного стекла. На подводящей трубе змеевика установлен обратный клапан и задвижка опорожнения котла. Предохранительный клапан, установлен на выходе из змеевика, который обеспечивает безопасность работы парогенератора Орлик Мастер, путём стравливания избыточного давления из змеевика в атмосферу, при превышении давления. Манометр показывает давление пара в змеевике. На выходе парогенератора установлена паровая задвижка, прикрывая который можно увеличить давление пара в змеевике - для повышения температуры пара на выходе. Продукты сгорания газа выбрасываются в окружающую среду из верхней части парогенератора.

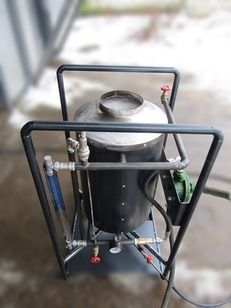

КУПИТЬ ГАЗОВЫЙ ПАРОГЕНЕРАТОР ОРЛИК МАСТЕР

Предприятие-изготовитель гарантирует соответствие парогенератора требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и настоящим руководством по эксплуатации. Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю при односменной работе парогенератора. Завод-изготовитель обязуется в течение двенадцати месяцев после продажи аппарата обеспечить бесплатный ремонт и замену элементов аппарата, вышедших из строя по вине завода-изготовителя, при условии бережного обращения с оборудованием и соблюдения требований настоящего технического паспорта. Данное обязательство покрывает только стоимость запасных частей и затраты на работу.
