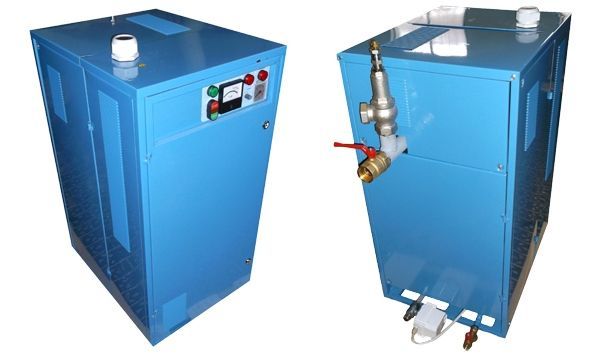

Электрический парогенератор ЭПГ-20, пара 20 кг, 15 кВт

ОПИСАНИЕ ЭЛЕКТРИЧЕСКОГО ПАРОГЕНЕРАТОРА ЭПГ-20

Электропарогенератор электродный марки ЭПГ-20 (далее парогенератор) предназначен для выработки насыщенного водяного пара, в зависимости от исполнения, с температурой от 115°С до 175°С и производительностью 20 кг пара в час для технологических целей. Широкий диапазон температур и соответствующих давлений насыщенного пара, отсутствие необходимости регистрации в органах Госгортехнадзора позволяют широко использовать парогенератор в разнообразных областях народного хозяйства.

Парогенератор ЭПГ-20 применяется в пищевой, химической, строительной промышленности, где в производственных процессах применяется пар (технологические процессы термической обработки консервов, запаривание кормов в животноводстве, санитарно-гигиенической обработки оборудования молокозаводов и т.д.), для оттаивания, очистки, дезинфекции на стройплощадках, мастерских и в сельском хозяйстве.

ЭЛЕКТРОДНЫЙ ПАРОГЕНЕРАТОР ЭПГ-20

Перед пуском и эксплуатацией электропарогенератора необходимо ознакомиться с руководством по эксплуатации ЭПГ-20, объединенным с паспортом и сопроводительной документацией на комплектующие изделия. Электропарогенератор электродный данного типа не подлежит регистрации в органах Ростехнадзора (максимальное избыточное давление менее 0.07 МПа и (или) внутренний объем котла электропарогенератора менее 0.025 м3). Конструкция электропарогенератора ЭПГ-20 постоянно совершенствуется (конструктивные изменения электропарогенератора, усовершенствования, замена материалов, комплектующих изделий и т.п.), поэтому возможны некоторые изменения, не отраженные в настоящем руководстве по эксплуатации и не ухудшающие эксплуатационные характеристики электропарогенератора. В связи с этим возможны расхождения между текстом, рисунками приложениями и фактическим исполнением изделия, о чем потребителю, не сообщается. Все изменения будут учитываться при переиздании руководства по эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОГЕНЕРАТОРА ЭПГ-20, ПАРА 20 КГ

КОМПЛЕКТ ПОСТАВКИ ПАРОГЕНЕРАТОРА ЭПГ-20

• Электропарогенератор ЭПГ-20, 1 шт.;
• Руководство по эксплуатации (паспорт), 1 экз.;
• Комплект изоляторов, 1 компл.;
• Комплект прокладок, 1 компл.;
• Сопроводительная документация на комплектующие изделия (паспорта), 1 экз.;
• Индивидуальная упаковка, 1 шт.;
• Термопреобразователь сопротивления ДТС 105-50М.В3.(60-120)*, 1 шт.
• Кабель МКЭШ 3×0,5*, 10 м.

*Для исполнений с системой программного управления многоступенчатым температурным режимом (опция П) и системой управления температурой продукта (опция Т).

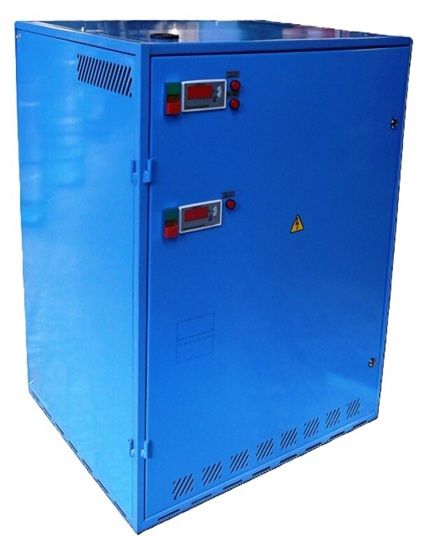

ЭЛЕКТРОПАРОГЕНЕРАТОРЫ ЭПГ-20-У-Ц ЭЛЕКТРОДНЫЕ

К эксплуатации парогенератора должны допускаться лица не моложе 18 лет имеющие не ниже III квалификационной группы допуска по электробезопасности для установок напряжением до 1000В и знающие его устройство. Сроки осмотра и чистки корпусов цилиндров и электродов парогенератора ЭПГ-20 устанавливаются потребителем практически в зависимости от качества, состава воды, мощности парогенератора и количества образующейся накипи. Чистку проводят в объеме планово-предупредительного ремонта. Работы производить при отключении от электрической сети и отсутствии избыточного давления в системе и котле парогенератора и удаления воды из узлов расположенных в пределах жидкостного пространства парогенератора. Расчетный срок службы электропарогенератора – 3 года при соблюдении требований к качеству питательной воды и требований Правил устройства и безопасной эксплуатации электрических котлов ПБ 10-575-03. После истечения трех лет необходимо осуществить техническое освидетельствование электропарогенератора. Провести гидравлические испытания с предварительным наружным и внутренним осмотром котла, при этом обращая особое внимание на состояние сварных швов котлов, поверхности котла и его элементов. При положительных результатах испытаний срок службы электропарогенератора продлевается еще на один срок. При условии работы парогенератора от накопительной емкости потребителя необходимо установить датчик уровня ПДУ-Н201 (поставляется по заказу). Подключить датчик к шине и клемме Х1.7.

ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

1. Эксплуатировать парогенератор при неисправном предохранительном клапане и изменять его точку срабатывания;
2. Эксплуатировать парогенератор при неисправном реле давления и измерителях-регуляторах температуры;
3. Эксплуатировать парогенератор без заземления;
4. Производить пуск в работу и работа парогенератора при закрытых шаровых кранах подачи пара;
5. Производить пуск в работу парогенератора при закрытых шаровых кранах подачи воды (отсутствии воды на входе насоса и в накопительной емкости исп. Ц);
6. Производить монтажные, ремонтные и профилактические работы электрической части парогенератора находящегося под напряжением;
7. Производить монтажные, ремонтные и профилактические работы при наличии избыточного давления в системе и котле парогенератора.

ВНИМАНИЕ! Для исключения "прикипания" золотника к седлу предохранительного клапана перед каждым началом работы и через каждые шесть часов работы производить проверку его работоспособности.

УСТРОЙСТВО ЭЛЕКТРИЧЕСКОГО ПАРОГЕНЕРАТОРА ЭПГ-20

• Каркас;
• Котел электродный;
• Шасси в сборе с электродной группой;
• Система регулировки паропроизводительности (мощности) парогенератора и его автоматической поддержки;
• Система безопасности;
• Блок управления с аппаратами управления, контроля и защиты;
• Ёмкость возврата конденсата, исп. Ц.

По заказе парогенератора ЭПГ-20, можем укомплектовать дополнительными опциями:

• Ф - футеровка внутренней поверхности котла фторопластом;
• Н - электроды из нержавеющей стали;
• А - система автоматической продувки;
• М - система «Мягкого пуска»;
• Т - система управления температурой продукта;
• Ч - система управления длительностью (временем) работы парогенератора;
• ПИД - система ПИД-регулирования по температуре пара.

Система регулировки паропроизводительности (мощности) парогенератора ЭПГ-20 и ее автоматической поддержки состоит из следующих элементов:

1. Клапан электромагнитный (исп. У, и программируемый контроллер управления ПР200 (23) – для электронного регулирования паропроизводительности (мощности) парогенератора;
2. Насос подпиточный для закачки воды в электродный котел (исп. У, Ц);
3. Клапан обратный для предотвращения перетока жидкости в обратном направлении;
4. Манометр для контроля давления в системе;
5. Датчик давления;
6. Датчик для защиты насоса от «сухого хода» (исп. У, Ц).

Блок управления обеспечивает следующие параметры работы парогенератора ЭПГ-20:

1. Подключение силовых цепей источника переменного тока;
2. Управление и автоматическое поддержание заданной мощности и паропроизводительности;
3. Ограничение максимального уровня воды в котле;
4. Управление и автоматическое поддержание заданного давления;
5. Визуальный контроль мощности и давления;
6. Периодическая автоматическая продувка котла – для исполнения, оборудованного системой автоматической продувки (опция А);
7. Выработка необходимого количества пара парогенератором для поддержания заданной на контроллере температуры продукта в технологическом процессе потребителя – для исполнения, оборудованного системой управления температурой продукта (опция Т);
8. Задание, регулирование, выдержка времени работы и отключение по таймеру парогенератора – система управления длительностью (времени) работы парогенератора (опция Ч);
9. Управление и автоматическое поддержание заданной на ПИД-регуляторе температуры пара и поддержание необходимой мощности и паропроизводительности для обеспечения заданной температуры (опция ПИД);
10. Запуск парогенератора ЭПГ-20 в работу простым нажатием кнопки «Пуск», без предварительных настроек и исключения перегрузки по току на силовые контакты парогенератора. При первичном пуске – парогенератор автоматически в течение 10 минут работает на 50% от номинальной мощности, по истечении 10 мин переходит в номинальный режим работы в соответствии с установленной мощностью на контроллере тока (опция М).
