Индукционный парогенератор ТИТАН-600

Индукционные парогенераторы «ТИТАН-600» не подлежат учету в органах Ростехнадзора, согласно приказу Ростехнадзора от 15.12.2020 №536 «ОБ УТВЕРЖДЕНИИ ФЕДЕРАЛЬНЫХ НОРМ И ПРАВИЛ В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ "ПРАВИЛА ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ОБОРУДОВАНИЯ, РАБОТАЮЩЕГО ПОД ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ»

ОПИСАНИЕ ПАРОГЕНЕРАТОРА ТИТАН-600

Парогенератор электрический индукционный марки ТИТАН-600 производительностью 600 кг/пара/час (в дальнейшем – парогенератор), предназначен для выработки насыщенного пара температурой max 188ºС, за счет нагрева вторичной обмотки электромагнитной индукцией. Он подключается к промышленной сети трехфазного переменного тока с нейтральным проводом и шиной заземления, номинальным напряжением 0,4 кВ, частотой 50 Гц, с допустимым отклонением напряжения электрической сети на входных клеммах парогенератора, в пределах от – 5 до + 5 %. При изменении номинальных параметров питающей электросети изменяется мощность индуктора, что приводит к изменению насыщенности пара вырабатываемым парогенератором. В нем отсутствуют ТЭНы, электроды, сосуды под давлением и другие объективные причины частого выхода из строя оборудования. Все парогенераторы ТИТАН-600 полностью автоматизированы и не требуют постоянного присутствия рабочего персонала, но требует системного контроля. Возможности автоматики парогенераторов в зависимости от их модели, и позволяют:

• Автоматическое (плавное или дискретное) поддержание давление пара на выходе парогенератора 0,1-1,2 МПа;
• Возможность регулирования степени насыщенности пара, путем изменения расхода воды через индуктор. Стабилизация расхода воды ПИД-регулятором;
• Каскадное и автоматическое управление работой индукторов;
• Автоматическое поддержание температуры продукта, с помощью выносного датчика температуры (4-20 мА) подключаемого к парогенератору;
• Автоматическая работа парогенератора по заданной оператором программе (работа по рецепту, состоит из 10 программируемых циклов);
• Интеграция парогенераторов в автоматику различных производств (контактно дистанционно; аварийный стоп, пауза в работе, пуск/стоп, рабочий стоп);
• Интеграция в АСУ ТП предприятий по сети Modbus TCP/IP и RTU(RS485);
• Дистанционный мониторинг и управление через встроенную Web – визуализацию по ТСР/IP (компьютер, смартфон, и т. д.);
• SMS-текстовое оповещение на 5номеров. При любой аварии, пуске, остановке, смене циклов в рецепте, окончание выполнения рецепта.

ХАРАКТЕРИСТИКИ ИНДУКЦИОННОГО ПАРОГЕНЕРАТОРА ТИТАН-600

ПРИНЦИП РАБОТЫ ПАРОГЕНЕРАТОРА ТИТАН-600

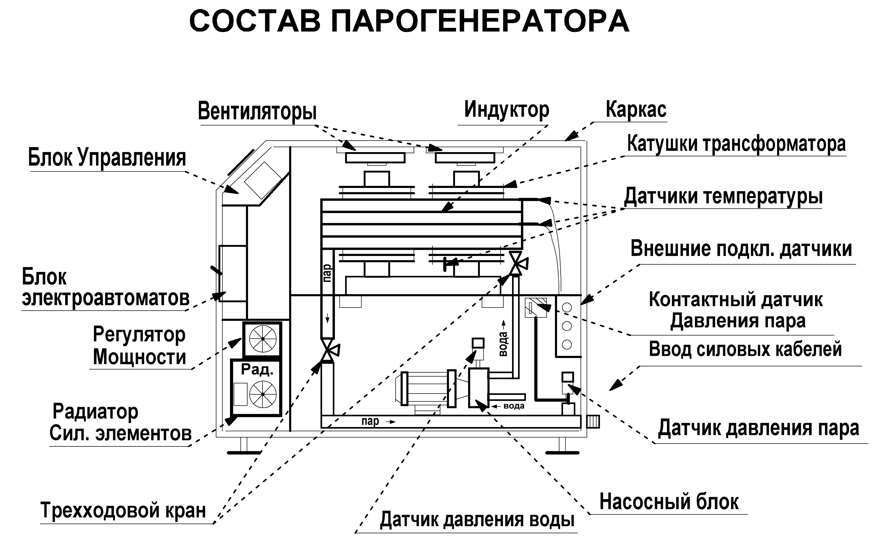

В индукционном парогенераторе ТИТАН-600 главным силовым агрегатом является индуктор, который состоит из двух параллельно подключенных 3-х фазных силовых трансформаторов, имеющих общую вторичную обмотку (короткозамкнутый виток) в виде змеевика из медной трубки. При включении в работу парогенератора, плунжерный насос высокого давления подает питательную воду в мелкодисперсном состоянии во вторичную обмотку индуктора, стенки которой нагреваются от проходящего через нее тока, образованного от электромагнитного поля первичной обмотки силового трансформатора. Данный процесс, позволяет практически мгновенно преобразовать питательную воду в пар и значительно влияет на уменьшение потребления электроэнергии парогенератором, примерно в 2 раза от потребления электричества тэновыми или электродными парогенераторами. В процессе эксплуатации парогенератора ТИТАН-600, при уменьшении потребления пара потребителем, давление в общем паропроводе возрастает и при превышении установленного оператором значения рабочего давления пара, индуктор автоматически переходит в повторно-кратковременный (дискретный) режим работы или когда прекращается отбор пара, полностью отключается, что дополнительно позволяет экономить электроэнергию. Если, в парогенераторе установлено плавное регулирование мощности, тогда при уменьшении потребления пара потребителем, выработка пара и потребление электроэнергии парогенератором, будет автоматически уменьшаться. После химводоподготовки питательная вода (далее вода) по водопроводу подается в насосный блок парогенератора и проходит через отсекающий электромагнитный клапан и датчик потока (расходомер воды), управление которыми осуществляется системой автоматики. Контроль наличия движения воды необходим, для исключения аварийных случаев отсутствия или низкого расхода воды. Давление воды контролируется электронным датчиком и поддерживается системой управления с помощью частотного преобразователя, а для ограничения максимального рабочего давления воды на выходе насоса установлен регулятор давления. Далее вода, через жиклер подается во вторичную обмотку индуктора (змеевик) и преобразуется в пар. На выходе из индуктора установлен обратный клапан, после которого пар направляется через выходной паропровод к потребителю. До обратного клапана установлен предохранительный клапан, не допускающий создания давления разряжения в змеевике. На выходном паропроводе для контроля давления пара установлен электронный датчик, а также механический датчик давления пара, который при превышении давления пара, отключает вводной силовой автомат. Управление работой индукционного парогенератора ТИТАН-600 осуществляется с помощью сенсорного панельного контроллера, расположенного на передней панели парогенератора. Он связан по интерфейсу c внутренним контроллером и вместе они выполняют весь алгоритм работы. В зависимости от комплектации парогенератора, заданное давление пара может поддерживаться плавно, с помощью регулятора мощности индуктора или дискретно с помощью силовых твердотельных реле, в режиме включено - выключено.

ИНДУКЦИОННЫЙ ЭЛЕКТРИЧЕСКИЙ ПАРОГЕНЕРАТОР ТИТАН-600

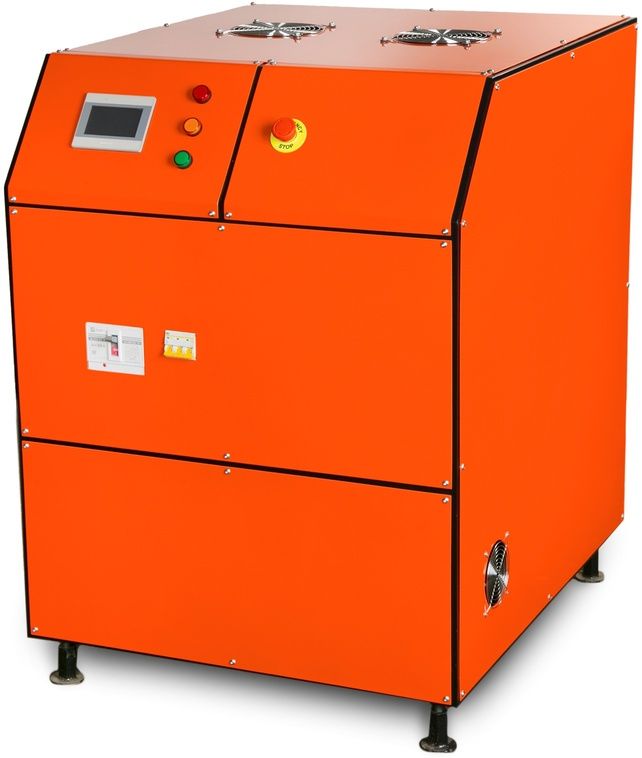

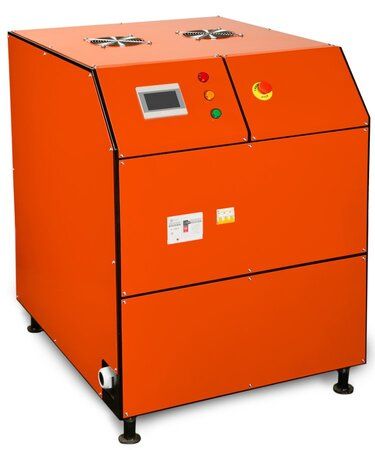

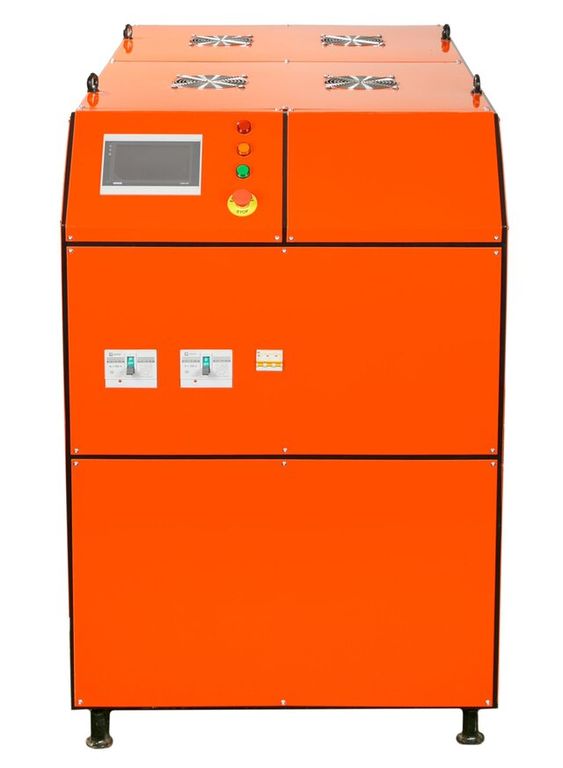

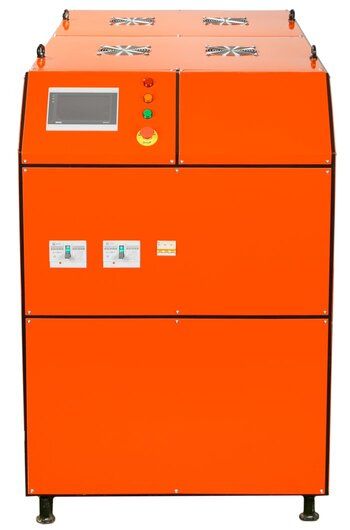

На лицевой панели парогенератора ТИТАН-600 находятся следующие элементы:

• Программируемый панельный контроллер, служит для индикации режимов работ, установки основных параметров управления парогенератором;
• Аварийная кнопка с фиксацией (грибок), служит для аварийной остановки работы парогенератора. При нажатии кнопка фиксируется, отключая силовую цепь электропитания парогенератора;
• Светодиодный индикатор красного цвета «Авария», служит для индикации состояния аварии в работе парогенератора;
• Светодиодный индикатор желтого цвета «Готов», служит для индикации состояния готовности к пуску и отсутствии аварий в работе парогенератора;
• Светодиодный индикатор зеленого цвета «Работа», служит для индикации состояния работы парогенератора. При работе индуктора индикатор горит постоянно. При ожидании работы, в процессе регулирования, индикатор мигает.

На нижней лицевой панели парогенератора ТИТАН-600 находятся:

• Рукоятки силовых автоматических выключателей, служит для подачи электропитания в парогенератор, защиты его силовых цепей каждого индуктора от перегрузок по току;
• Рукоятка автоматического выключателя цепей управления оборудования, служит для подачи электропитания цепей управления парогенератора, и защиты их от перегрузок по току.

КУПИТЬ ИНДУКЦИОННЫЙ ПАРОГЕНЕРАТОР ТИТАН-600

Приобрести паровой котел ТИТАН-600 для промышленного предприятия, или любой другой организации работающей в сфере гостиничного хозяйства, здравоохранения или бытового обслуживания, можно в компании ООО "ТЕХПРОМКОНТРАКТ". Также, заказать индукцию можно для прачечной, лечебного учреждения, гостиницы, базы отдыха. Цена индукционного парогенератора ТИТАН-600 доступная.
