Орлик 0,15-0,07Д, дизельный парогенератор, 150 кг пара в час

ПРОМЫШЛЕННЫЙ ГЕНЕРАТОР ПАРА ОРЛИК 0,15-0,07Д

Использует для получения пара тепловую энергию, образуемую от сжигания дизельного топлива. Его производительность составляет 150 кг пара в час, нагретого де температуры от 110°С и выше, чего оказывается вполне достаточным для обеспечения технологических процессов, в которых используется горячий пар. Например, купить парогенераторы ОРЛИК промышленного назначения этой модели можно для небольшого производственного участка по изготовлению газобетонных блоков или для обработки горячим паром ёмкостей или другого оборудования на пищевом производстве. Кроме того, купить генератор пара 0,15-0,07Д можно для оснащения сушилки химчистки или для систем отопления здания жилого или промышленного назначения. Вариантов применения очень много.

КОНСТРУКЦИЯ И ПРИНЦИП ПОЛУЧЕНИЯ ПАРА В МОДЕЛИ ОРЛИК 0,15-0,07Д

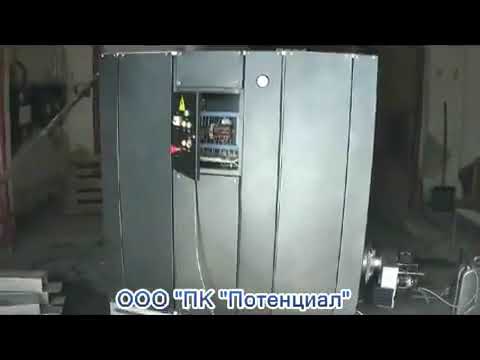

ОРЛИК 0,15-0,07Д изготовлен в вертикальном исполнении и состоит из:

• Корпуса, объединённого с котлом в виде сварной колонны с приваренными внутри трубами для воды;
• Дизельной горелки, обеспечивающей эффективное сжигания дизпоплива и получение тепловой энергии для нагрева воды;
• Электронасоса, обеспечивающего подачу воды из системы водоподготовки;
• Экономайзера для подогрева подаваемой в воды;
• КИПиА в составе манометра, двух датчиков: уровня воды и реле давления, а также предохранительного и электромагнитного клапанов;
• Панели управления, установленной вместе с электрооборудованием и приборами на сварном ящике из листовой стали.

Компоненты парогенератора собраны на прочной металлической раме, выполняющей функции несущей конструкции. Во время работы парогенератора вода поступает в корпус котла, где нагревается от раскалённых поверхностей топки до высокой температуры и испаряется с образованием пара, который через специально предусмотренный кран отбора поступает потребителю. Нагрев обеспечивается путём сжигания в дизельной горелке топливно-воздушной смеси, получение которой происходит в результате смешивания подаваемого из топливной магистрали дизтоплива с воздухом, нагнетаемого вентилятором центробежного типа. Безопасность парогенератора во время работы обеспечивают предохранительный клапан прямого действия, который при достижении давления пара выше допустимого значения, производит его сброс. Имеются также датчики контроля нижнего и верхнего уровня воды. Все эти конструктивные особенности говорят о безопасности агрегата.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОГЕНЕРАТОРА ОРЛИК 0,15-0,07Д:

• Производительность: 150 кг/ч;
• Рабочее давление пара: 0.03-0.06МПа/0.3-0.6 кг/см2;
• Допустимое давление пара: 0.07МПа/ 0.7кг/см2;
• Температура пара: ? 110°С;
• Потребляемая мощность: ? 1.5 кВт;
• Параметры питающей сети: 380В/50Гц;
• Время достижения рабочего давления при максимальной производительности: 20 мин.;
• Водяной и паровой объёмы: 172/42л.;
• Расход топлива(min/max): 6.7/13.5кг/ч;
• Габариты: 1000×1500×1780 мм;
• Сухой вес: 950 кг.

КАТАЛОГ ПАРОГЕНЕРАТОРОВ ОРЛИК

КУПИТЬ ПАРОГЕНЕРАТОР ОРЛИК 0,15-0,07Д

В компании «ТПК» можно с доставкой в любой регион России. Сертификат соответствия и гарантии производителя в наличии.
