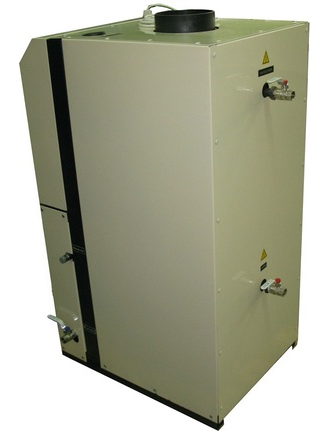

Парогенератор для бани, сауны, хамама Орлик КПМ-50Х (0,05-0,07ГХ)

ПАРОГЕНЕРАТОР ДЛЯ БАНИ, САУНЫ, ХАМАМА

Орлик КПМ-50Х (0,05-0,07ГХ) состоит из:

1. Бойлер — представляет собой сварную конструкцию из жаропрочной стали и имеет водяной объем 26 литров. На передней стенке находится блок датчиков уровня и давления и патрубок подпитки, а на задней стенке - патрубки для паровых труб и сливной трубы. Стенки бойлера термоизолированы минеральным утеплителем толщиной 50 мм. Бойлер снабжен вертикальным трубчатым теплообменником дымовых газов;

2. Система газовой горелки — вода в бойлере нагревается газовой горелкой, находящейся под бойлером. Газовая горелка включается и выключается электромагнитным клапаном газа, который управляется регулятором давления пара;
3. Система подачи воды — вода для выработки пара подается в бойлер из внешней сети при помощи насоса. Питательная вода проходит в бойлер через фильтр и электромагнитный клапан воды. Когда электромагнитный клапан открыт, то питательная вода протекает в бойлер под напором, создаваемым насосом. Когда набирается достаточный уровень воды, то электромагнитный клапан закрывается, насос отключается. Датчики уровня воды, встроенные в бачок измерения уровня, управляют закрыванием и открыванием электромагнитного клапана воды и работой насоса. Отработанную воду может слить из парогенератора через кран слива на задней стенке бойлера;
4. Система управления — точное значение нужного давления пара задают регулировкой реле давления. Это устройство закрывает горение газа после достижения заданного давления и возобновляет его снова, когда давление падает. За давлением в  бойлере можно следить по манометру. Когда уровень воды уменьшается до уровня датчика минимального рабочего уровня воды, то электромагнитный клапан открывается и начинается подача воды в бойлер. Когда уровень воды доходит до уровня датчика максимального уровня воды, то электромагнитный клапан закрывается и подача воды прекращается. В случае если уровень воды падает и достигает датчика аварийного уровня, то газовая горелка выключается. После увеличения уровня воды (когда уровень воды в бойлере будет выше уровня датчика аварийного уровня) газовая горелка зажигается снова;
5. Система выхода пара — на боковой стенке бойлера находится предохранительный клапан. При нарастании давления он выпускает  часть полученного пара, если давление превысило 6,5 бар;
6. Прочие устройства — парогенератор КПМ-50ГХН может комплектоваться поворотными колесами, для его перемещения на ровной поверхности. Газовый блок парогенератора имеет ручку регулировки мощности горелки. В режиме максимальной мощности производительность парогенератора 50 кг/час. Газовый блок имеет фильтр.

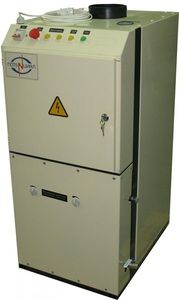

УСТРОЙСТВО ПАРОГЕНЕРАТОРА ОРЛИК КПМ-50ГХН

• Питается от электрической сети на 220В, 50Hz;
• Реле, индикаторные лампочки, соединения и автоматика заключены в металлический корпус шкафа управления. Для подключения парогенератора необходимо использовать розетку с заземляющим контактом;
• Можно подсоединять к источнику питания только с помощью соединительного кабеля длиной 2,5 м, который входит к комплект аппарата;
• Пользователи обязаны проверить состояние розеток (защита контактов, повреждения);
• Ремонт электрических устройств следует поручать квалифицированному специалисту-электрику. Перед ремонтом аппарат необходимо полностью обесточить.

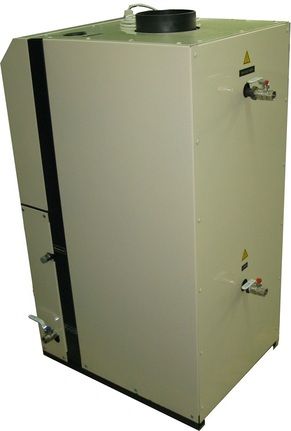

ПАРОГЕНЕРАТОР ОРЛИК КПМ-50Х

Аппарат необходимо устанавливать в нежилых отапливаемых помещениях в соответствии с проектом газификации. Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м3. Устанавливать аппарат необходимо на несгораемых поверхностях - кирпичных, бетонных (с облицовкой керамической плиткой или без неё). Расстояние от боковых поверхностей аппарата до трудносгораемых стен без применения изоляции должно быть не менее 1м. Запрещается установка аппарата на деревянных поверхностях, оштукатуренных, имеющих деревянную основу; в помещениях, отделанных легко возгораемыми материалами. Запрещается устанавливать аппарат рядом с источником тепла или открытого пламени. Не допускается наличие легко воспламеняемых материалов в помещении, в котором установлен парогенератор. Помещение, где устанавливается водонагреватель, должно иметь хорошую вентиляцию и постоянный приток свежего воздуха (форточку или открывающуюся фрамугу), так как при работе аппарата происходит сжигание кислорода. Решетки или щель в нижней части двери или стены не должны наглухо закрываться. Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1.96…29.4 Па) и при этом должен быть установлен как можно ближе к дымоходу. Парогенератор имеет дымовую трубу диаметром 160 мм. Дымоход должен иметь соединительную трубу того же диаметра. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или гибкими шлангами с внутренним диаметром не менее 13 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОГЕНЕРАТОРА ОРЛИК КПМ-50Х

КУПИТЬ ПАРОГЕНЕРАТОР ДЛЯ ХАМАМА ОРЛИК КПМ-50Х

Подобрать и купить парогенератор для бани, сауны, хамама Орлик КПМ-50Х на официальном сайте можно не выходя из дома, достаточно просто оставить заявку любым удобным для Вас способом на нашем сайте. Наши специалисты посоветуют Вам несколько вариантов решения задачи, помогут с выбором приемлемого по цене варианта, доставкой, установкой и монтажом (оплачивается отдельно). Мы имеем опыт поставки не только в крупные областные центры как: Москва, Краснодар, Санкт-Петербург, Екатеринбург, Казань, Нижний Новгород и Новосибирск, но также поставляли в самые отдаленные регионы нашей страны и СНГ: Якутск, Иркутск, Новый Уренгой, Нерюнгри, в республику Коми и другие.

ПАРОГЕНЕРАТОР КПМ-50ГХН

Парогенератор Орлик транспортируют на поддоне, завернутым в пленку. На время транспортировки парогенератор нужно закрепить в автомобиле. Стропы, которыми крепится парогенератор, нельзя привязывать к элементам внутренней конструкции. Парогенератор можно перевозить, положив на любую боковую стенку. Во время транспортировки на боку его нужно уложить на ровную поверхность. Парогенератор нужно защищать от ударов и толчков. Парогенератор для бани, сауны, хамама нужно хранить в сухом месте при положительной температуре.  Перед хранением из аппарата нужно полностью слить воду. Вода сливается при открытии сливного крана на задней стенке аппарата.

ВАЖНО!

Помимо риска, создаваемого природным газом, опасны и топочные газы, образующиеся во время работы парогенератора. Обратите внимание на следующую информацию:

• Выходящие топочные газы опасны, так как содержат угарный газ и двуокись углерода;
• В помещениях необходимо организовать искусственную или естественную вентиляцию;
• Работать на парогенераторе с газовым обогревом должны два человека;
• При появлении необычного запаха или чувства тошноты нужно немедленно закрыть газовый кран и проветрить помещение.

Монтажом должен заниматься специалист, имеющий на это специальное разрешение.
