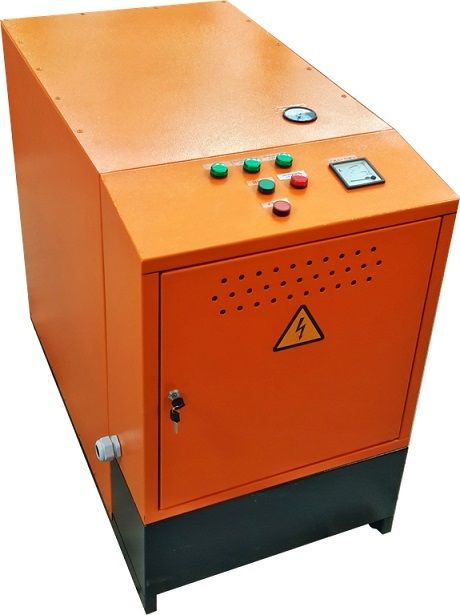

Парогенератор ПАР-200Т, ТЭНовый, 200 кг, электрический

ОПИСАНИЕ ТЭНОВОГО ПАРОГЕНЕРАТОРА ПАР-200Т

Парогенератор ПАР-200Т используется в различных отраслях экономики для следующих целей:

• Гидротермической обработки продуктов с целью улучшения их технических и пищевых качеств;
• Санитарно-гигиенической обработки тары и оборудования линий производства различных продуктов;
• Пропаривания и сушки древесины, фанеры, картона;
• Пропаривания железобетонных изделий;
• Пропаривания почвы в теплицах и парниках, для запаривания кормов в животноводстве;
• Отопления; для разогрева застывших вязких жидкостей и сыпучих материалов;
• Нагрева и барбатирования жидкостей;
• Подогрева гальванических ванн;
• Очистки поверхности перед покраской;
• В банно-прачечных предприятиях и т. д.

ИСПОЛНЕНИЕ ПАРОГЕНЕРАТОРА ПАР-200Т

Маркировка: ПАР – ХХХ-1 (Х)-2 – Х-3 – Х-4 – Х-5

1. Паропроизводительность, кг/ч (от 15 до 250 кг/ч.);
2. Обозначение материала корпуса котла и нагревательного элемента:
   Н – Котел парогенератора изготовлен из нержавеющей стали;
   Т – В качестве нагревательных элементов котла используются ТЭНы;
   В случае, когда котел изготавливается из низкоуглеродистой стали или в качестве нагревательных элементов используются электроды, буквенное обозначение (Х) отсутствует.
3. Модификация:
   0 – Стандартная модификация;
   1 – Регулирование мощности по уровню воды, аварийное отключение;
   2 – Тиристорное регулирование мощности, аварийное отключение.
4. Исполнение:
   0 – Стандартное исполнение;
   1 – Автоматическая продувка;
   2 – Емкость;
   3 – Высокотемпературный насос;
   4 – Емкость + высокотемпературный насос;
   5 – Мобильный (колеса и ручка);
   6 – Мобильный (колеса, ручка, емкость);
   7 – Регулирование по температуре (t°С);
   8 – Испаритель (давление 0,07 МПа).
5. Настройка давления (нестандарт), цифра будет указывать рабочее давление.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОГЕНЕРАТОРА ПАР-200Т

* В числителе указано линейное напряжение, в знаменателе - фазное, допускаемые отклонения до 10%.

Примечание: Предприятие-изготовитель может вносить в конструкцию парогенератора изменения, направленные на улучшение технико-эксплуатационных показателей парогенератора.

КОМПЛЕКТ ПОСТАВКИ ПАРОГЕНЕРАТОРА ПАР-200Т

ТЭНовый парогенератор ПАР-200 поставляется предприятием-изготовителем собранным, укомплектованным, отлаженным и при необходимости упакованным. Комплектующие изделия находятся в электрошкафу парогенератора.

ХРАНЕНИЕ ПАРОГЕНЕРАТОРА ТЭНОВОГО ТИПА ПАР-200Т

Упакованный парогенератор должен храниться при относительной влажности не выше 80% в закрытых помещениях с естественной вентиляцией и температурой воздуха не ниже +1°С. При необходимости хранения парогенератора при отрицательных температурах следует произвести продувку сжатым воздухом водяной системы парогенератора для предохранения её от размораживания. Продувка производится следующим образом:

• Слить воду из котла, открыв сливной кран;
• Подсоединить на вход водяной системы сжатый воздух, открыть входной кран;
• Кратковременно (не более 5 сек.) включить парогенератор в электросеть автоматическим выключателем. При этом открывается электромагнитный клапан, включается насос и происходит продувка сжатым воздухом водяной системы;
• Отключить парогенератор от электросети и сжатого воздуха.

ТРАНСПОРТИРОВКА ПАРОГЕНЕРАТОРА НА ТЭНАХ ПАР-200Т

Транспортировать парогенератор ПАР-200Т необходимо в рабочем положении (вертикально) любым видом крытого транспорта, надёжно закрепив его, чтобы исключить любые возможные удары, перемещения и падения внутри транспортного средства. Способ погрузки и разгрузки должен обеспечивать полную сохранность парогенератора от механических повреждений.

КУПИТЬ ТЭНОВЫЙ ПАРОГЕНЕРАТОР ПАР-200Т

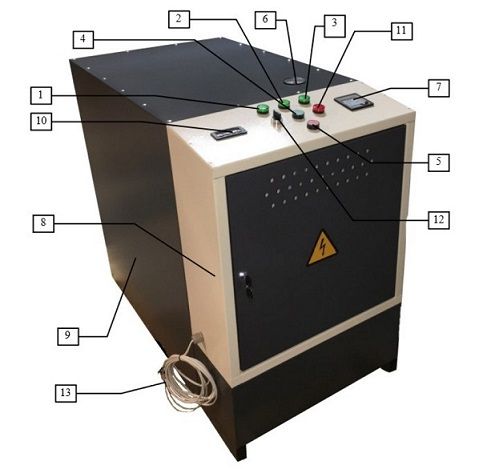

Парогенератор включает в себя следующие основные составные части: рама, котел, электрооборудование, электронасос.

1. Сигнальная лампа «Сеть».
2. Сигнальная лампа «Парогенератор включен».
3. Сигнальная лампа «Уровень воды в котле».
4. Кнопка «Пуск».
5. Кнопка «Стоп».
6. Манометр.
7. Амперметр (или контроллер-амперметр).
8. Электрошкаф.
9. Защитное ограждение парогенератора.
10. Измеритель-регулятор температуры (в зависимости от исполнения).
11. Сигнальная лампа «Мало воды».
12. Регулятор мощности (в зависимости от исполнения).
13. Датчик температуры (в зависимости от исполнения).

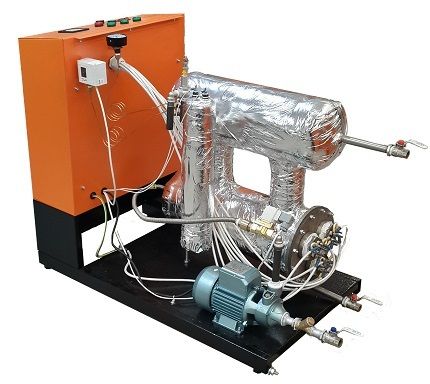

Рама парогенератора ПАР-200Т – это основа, на которой располагаются все функциональные модули парогенератора. Котел – резервуар для воды и пара с датчиком уровня жидкости. Котел предназначен для выработки пара и представляет собой сварную конструкцию. На фланце котла закреплены ТЭНы. Стенки котла покрыты теплоизолирующим материалом. Фланец котла, с размещенными на нем электрическими соединениями. Электрооборудование представляет собой различного рода приборы: автоматические выключатели, пускатели, реле давления, сигнальные лампы и прочие компоненты, необходимые для нормального функционирования и контроля работы.
