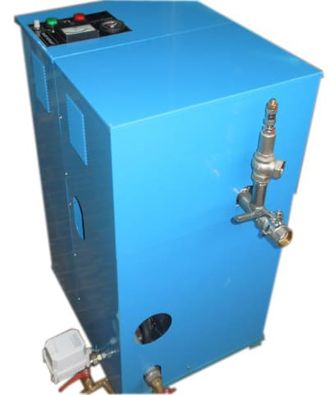

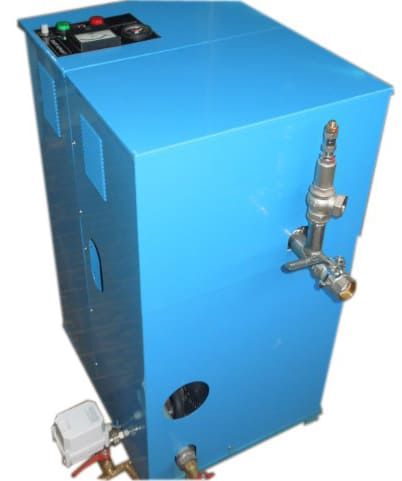

Парогенератор ПГЭ-30, электрический, 30 кг пара в час

ОПИСАНИЕ ПАРОГЕНЕРАТОРА ПГЭ-30

Парогенератор ПГЭ-30 применяется в пищевой, химической, строительной промышленности, где в производственных процессах применяется пар (технологические процессы термической обработки консервов, запаривание кормов в животноводстве, санитарно-гигиенической обработки оборудования молокозаводов и т.д.), для оттаивания, очистки, дезинфекции на стройплощадках, мастерских и в сельском хозяйстве. Широкий диапазон температур и соответствующих давлений насыщенного пара, отсутствие необходимости регистрации в органах Госгортехнадзора позволяют широко использовать парогенератор ПГЭ в разнообразных областях народного хозяйства.

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДНОГО ПАРОГЕНЕРАТОРА ПГЭ-30

Перед пуском и эксплуатацией электропарогенератора необходимо ознакомиться с руководством по эксплуатации и сопроводительной документации на комплектующие изделия. Парогенератор электродный данного типа не подлежит регистрации в органах Госгортехнадзора (максимальное избыточное давление менее 0,07 МПа и (или) внутренний объем котла парогенератора менее 0,025 м3). На парогенератор не распространяются «Правила устройства и безопасной эксплуатации электрических котлов и электрокотельных» (См. п.1.1.2 Правил…) Конструкция парогенератора ПГЭ постоянно совершенствуется (конструктивные изменения парогенератора, усовершенствования, замена материалов, комплектующих изделий и т.п.), поэтому возможны некоторые изменения, не отраженные в настоящем руководстве по эксплуатации и не ухудшающие эксплуатационные характеристики парогенератора. В связи с этим возможны расхождения между текстом, рисунками приложениями и фактическим исполнением изделия, о чем потребителю, не сообщается. Все изменения будут учитываться при переиздании руководства по эксплуатации.

КУПИТЬ ПАРОГЕНЕРАТОР ПГЭ-30

• Место установки крытое помещение;
• Температура окружающего воздуха от +5°С до +30 °С;
• Относительная влажность окружающего воздуха, 65±15%;
• Высота над уровнем моря, не более, 1000 м.;
• Атмосферное давление 720±80 мм. рт. столба.

ВНИМАНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ И ПРОИЗВОДИТЬ:

1. При неисправном предохранительном клапане и изменять его точку срабатывания;
2. Парогенератор ПГЭ-30 при неисправном реле давления;
3. Без заземления; - производить пуск в работу и работа парогенератора при закрытых шаровых кранах подачи пара;
4. Без воды (отсутствии воды на входе насоса);
5. При закрытых шаровых кранах подачи воды;
6. В помещении с температурой ниже +1°С;
7. Монтажные, ремонтные и профилактические работы электрической части парогенератора находящегося под напряжением, или наличии избыточного давления в системе и котле парогенератора;


ВНИМАНИЕ! Для исключения "прикипания" золотника к седлу предохранительного клапана перед каждым началом работы и через каждые шесть часов работы производить проверку его работоспособности.

ЭЛЕКТРИЧЕСКИЙ ЭЛЕКТРОДНЫЙ ПАРОГЕНЕРАТОР ПГЭ-30

Процесс парообразования воды в парогенераторе ПГЭ-30 происходит за счет выделения тепла при прохождении электрического тока через котловую воду между электродами и корпусом. Суммарная величина тока нагрузки и, следовательно, мощность и паропроизводительность парогенератора зависят от количества подаваемой воды (глубины погружения электродов в котловую воду) и удельного электрического сопротивления нагнетаемой воды. Подачу необходимого количества воды в котел обеспечивает система электронного регулирования и автоматической поддержки мощности (паропроизводительности) парогенератора ПГЭ-30, который в зависимости от производительности нагнетает необходимое количество воды в паровую полость. Контроллер мощности (трансформатор тока с контроллером мощности) осуществляет контроль и управление по величине потребляемого тока. Повышение уровня воды вызывает увеличение тока, проходящего через нее. При превышении потребляемой мощности значения 100% N раб, происходит закрытие клапана электромагнитного – наполнение котла водой прекращается, при этом кипение и испарение воды продолжается. При понижении мощности до 85% N раб происходит открытие клапана электромагнитного подача воды возобновляется до достижения потребляемой мощности значения 100% N раб - цикл повторяется тем самым осуществляется регулирование и поддержание потребляемой мощности (паропроизводительности). Плавное изменение величины потребляемой мощности N в приделах (25-100%) проводится нажатием кнопок контроллера мощности установленного на передней панели парогенератора. Контроллер мощности осуществляет контроль и управление по величине потребляемого тока предварительно заданного нажатием кнопок на контроллере мощности в приделах (25-100%) потребляемой мощности. При превышении потребляемой мощности значения заданного на контролере мощности, происходит отключение и закрытие клапана электромагнитного – наполнение котла водой прекращается, при этом кипение и испарение воды продолжается. При понижении мощности на 15%, от установленного на контроллере мощности) происходит включение и открытие клапана электромагнитного подача воды возобновляется до достижения заданного значения потребляемой мощности - цикл повторяется тем самым осуществляется регулирование и поддержание заданного значения потребляемой мощности (паропроизводительности).

ЦЕНА НА ПАРОГЕНЕРАТОР ПГЭ-30

Ценовой диапазон зависит от выбранной модификации. Например, самый бюджетный представить по стоимости, это парогенератор ПГЭ-30 (котел и корпус из черного металла). Если вы планируете постоянную эксплуатацию, и питательная вода будет жесткая по составу (способствующая появлению ржавчины), то следует рассмотреть модель ПГЭ-30Н цена у которого выше на 7000 рублей, все элементы будут выполнены из нержавеющей стали.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ЭЛЕКТРИЧЕСКОГО ПАРОГЕНЕРАТОРА ПГЭ-30:

• Система автоматической продувки;
• Мягкий пуск - запуск парогенератора на 50% мощности и автоматический выход на полную мощность через некоторое время;
• Управление по температуре или времени;
• Котел из пищевой нержавеющей стали;
• Корпус из пищевой стали;
• Регулирование мощности по давлению;
• Рабочее давление 8 или 10 Атмосфер;
• Макс. температура питательной воды 110 градусов;
• Система возврата конденсата (отдельное устройство);
• Система автоматического дозирования реагента (отдельное устройство);
• Система водоподготовки.

Электрический электродный парогенератор ПГЭ-30 оснащен плавным регулированием мощности, производительностью 8-30 кг пара в час. Исполнение либо с возможностью питания от отдельного бака или сетевой воды либо только работа от магитсрального трубопровода, рабочее давление пара до 5,5 кг/см2 (опционально 8,0 либо 10,0 кг/см2) и температурой 158°С (опционально 180°С). Парогенератор применяют заводы для прогрева смеси из песка, гравия, разогрева мазута для придания текучести и др.
