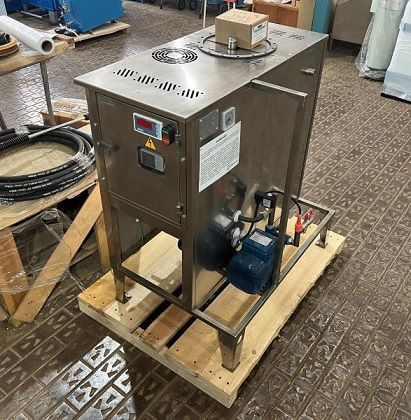

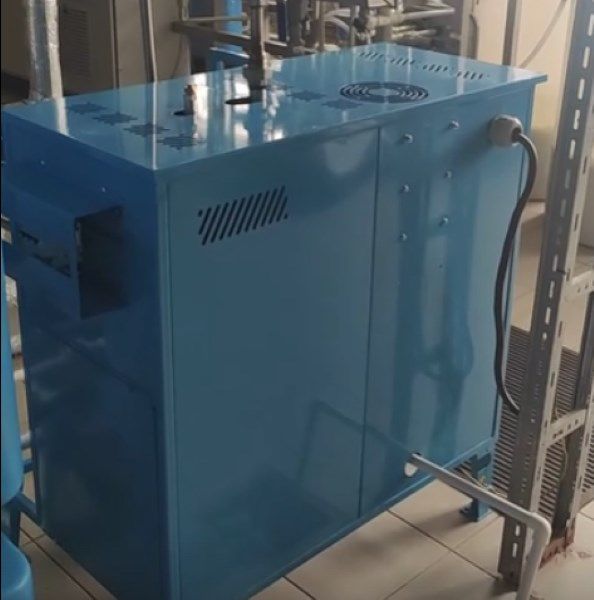

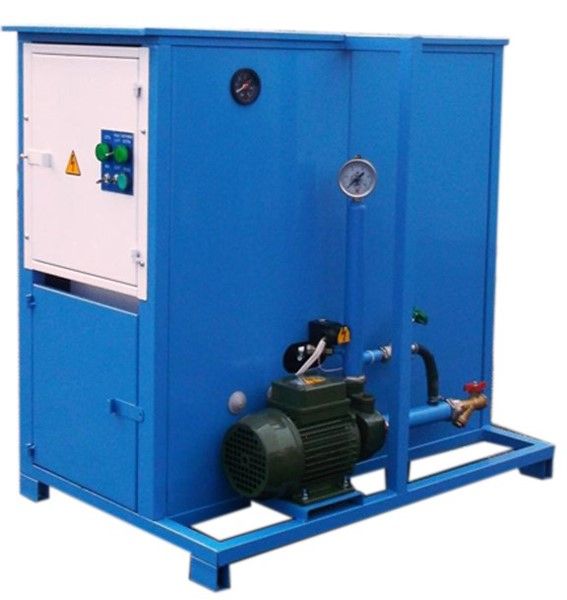

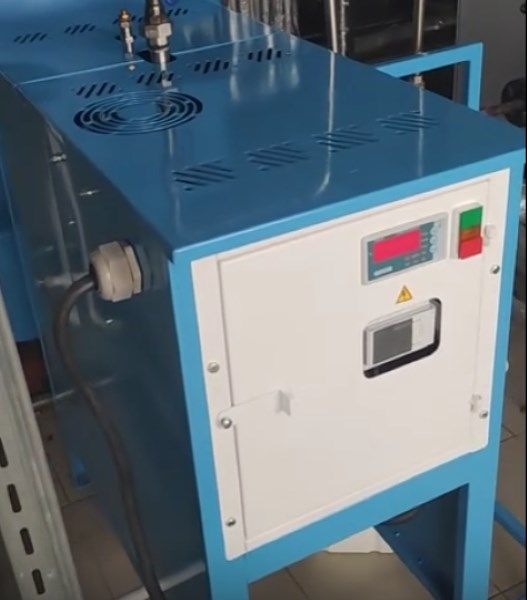

ТЭНовый парогенератор ПГЭ-100Т на 100 кг пара в час

ОПИСАНИЕ ТЭНОВОГО ПАРОГЕНЕРАТОРА ПГЭ-100Т

Парогенератор ТЭНовый ПГЭ-100Т применяется в пищевой, химической, строительной промышленности, где в производственных процессах применяется пар (технологические процессы термической обработки консервов, запаривание кормов в животноводстве, санитарно-гигиенической обработки оборудования молокозаводов и т. д.), для оттаивания, очистки, дезинфекции на стройплощадках, мастерских и в сельском хозяйстве. Широкий диапазон температур и соответствующих давлений насыщенного пара, отсутствие необходимости регистрации в органах Госгортехнадзора позволяют широко использовать парогенератор ПГЭ-100Т в разнообразных областях народного хозяйства.

КОНСТРУКЦИЯ ТЭНОВОГО ПАРОГЕНЕРАТОРА ПГЭ-100Т

Постоянно совершенствуется (конструктивные изменения парогенератора, усовершенствования, замена материалов, комплектующих изделий и т.п.), поэтому возможны некоторые изменения, не отраженные в настоящем руководстве по эксплуатации и не ухудшающие эксплуатационные характеристики парогенератора. В связи с этим возможны расхождения между текстом, рисунками приложениями и фактическим исполнением изделия, о чем потребителю, не сообщается. Все изменения будут учитываться при переиздании руководства по эксплуатации. На парогенератор не распространяются «Правила устройства и безопасной эксплуатации электрических котлов и электрокотельных». Перед пуском и эксплуатацией электропарогенератора необходимо ознакомиться с руководством по эксплуатации парогенератор ТЭНового ПГЭ-100Т и сопроводительной документации на комплектующие изделия. Парогенератор данного типа не подлежит регистрации в органах Госгортехнадзора (внутренний объем котла парогенератора менее 0,025 м3).

ХАРАКТЕРИСТИКИ ПАРОГЕНЕРАТОРА ТЭНОВОГО ПГЭ-100Т

ПОДКЛЮЧЕНИЕ ПАРОГЕНЕРАТОРА ТЭНОВОГО ПГЭ-100Т

ВНИМАНИЕ! При подключении ТЭНового парогенератора ПГЭ-100Т к питательной емкости (баку) нижний уровень воды в емкости должен быть выше уровня пола не менее 1метра. Подключение парогенератора к электрической сети - кабель медный типа КГ с номинальным поперечным сечением проводов не менее S = 2 мм. Для защиты и оперативного включения и отключения парогенератора в цепи электропитания должен быть установлен автоматический выключатель на номинальный ток согласно таблице:

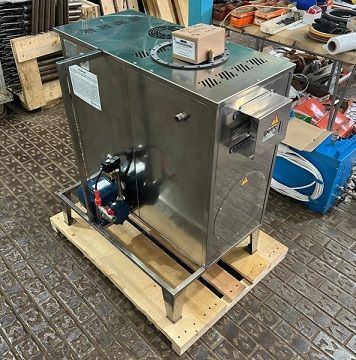

КУПИТЬ ТЭНОВЫЙ ПАРОГЕНЕРАТОР ПГЭ-100Т

Монтаж, пуск в работу и обслуживание парогенератора производить при обязательном соблюдении правил ПУЭ, ПТБ и ПТЭ.

Пуско-наладочные работы предусматривают:

• Монтаж парогенератора на месте эксплуатации;
• Подключение парогенератора к центральной системе водоснабжения;
• Подключение парогенератора к системе канализации;
• Подвод пара в зону использования;
• Подключение парогенератора к электрической сети.

Монтаж ТЭНового парогенератора ПГЭ-100Т должен производиться в крытом помещении, удовлетворяющем требованиям "Правил устройства безопасной эксплуатации электродных котлов и электрокотельных" и позволяющем производить монтажные работы и эксплуатацию оборудования. Помещение должно быть оборудовано системой центрального водоснабжения, канализацией, иметь надежную систему заземления и трехфазную сеть электропитания напряжением 380В и частотой 50 Гц. Для обеспечения воздухообмена с целью защиты узлов парогенератора и стены помещения от нагрева расстояние от парогенератора до стены должно быть не менее 500 мм. Освободить парогенератор от транспортной тары и снять транспортировочные крепления парогенератора к днищу упаковки. Расконсервируйте парогенератор, удалите смазку с поверхностей, контактирующих с болтами заземления. Произвести внешний осмотр. Подсоединить парогенератор ПГЭ-100Т к центральной системе водоснабжения или к емкости (баку) для воды.
